Panneau de brassage Industry Knowledge

Comment éviter la perte de fibre optique causée par Panneau de brassage Des cordons ?

Dans les environnements réseau haute densité, la qualité des connexions par fibre optique a un impact direct sur l’efficacité de la transmission des données. Éviter la perte de fibre optique causée par les cordons des panneaux de brassage est fondamental pour garantir le fonctionnement du réseau à haut débit.

1. Choisissez des accessoires pour fibre optique sans outils

Les connexions de fibre optique traditionnelles nécessitent des tournevis pour fixer la fibre, ce qui peut facilement conduire à un serrage ou un desserrage excessif, endommageant ainsi le noyau de la fibre optique.

Solution BTBL : Ningbo Betterbell Telecommunication Equipment Co., Ltd. se spécialise dans la recherche et le développement de technologies sans outils. Leur conception de panneau de brassage élimine le besoin de tournevis, utilisant des pinces flexibles pour fixer facilement la fibre.

Avantages : Cette conception améliore non seulement l'efficacité de l'insertion (environ 3 secondes par insertion/retrait), mais évite également les rayures ou les dommages causés par la flexion de la face d'extrémité de la fibre causés par un mauvais fonctionnement, réduisant ainsi considérablement la perte d'insertion de la fibre.

2. Alignement précis du noyau de fibre

La perte de connexion par fibre optique dépend en grande partie de l’alignement précis du cœur de la fibre.

Conception BTBL : utilise une technologie d'alignement du noyau de fibre de haute précision pour garantir un alignement rapide et précis des fibres pendant l'insertion.

Évitez les erreurs d'insertion : la conception sans outil comprend généralement une structure de prévention des erreurs d'insertion pour garantir que différents types de fibres (telles que SC, LC, ST) ne sont pas mal insérées, évitant ainsi des pertes élevées dues à des connexions incorrectes.

3. Contrôle du rayon de courbure des fibres

Une courbure excessive est l’une des principales causes de perte de fibres.

Matériaux haute performance : les panneaux de brassage BTBL sont fabriqués en matériau PC à faible point de fusion, offrant une excellente résistance à la flexion.

Contrôle strict : la conception du produit contrôle strictement le rayon de courbure minimum de la fibre pour éviter une compression ou une courbure excessive, évitant ainsi la perte de micro-courbure.

4. Éviter le croisement des cordons de brassage

Dans les panneaux de brassage haute densité, des cordons de brassage trop longs ou emmêlés peuvent entraîner une atténuation du signal optique.

Disposition optimisée : BTBL fournit un système d'étiquetage clair et une solution soignée de gestion des cordons de brassage. Il est recommandé d'utiliser des cordons de brassage de longueur appropriée pour éviter les enchevêtrements inutiles.

Matériaux de haute qualité : l'intérieur du panneau de brassage utilise du caoutchouc hautement élastique pour réduire la perte de fibre optique causée par une contrainte inégale.

Mesures clés Pratiques spécifiques
Faces d'extrémité propres et alignement précis Avant d'insérer ou de retirer des cavaliers, utilisez une cartouche d'air comprimé ou un stylo de nettoyage pour fibres pour éliminer la poussière des extrémités, en vous assurant que l'interface est propre. Lors de l'alignement, insérez la fibre verticalement et confirmez un « clic » pour vous assurer que le loquet est engagé, en évitant une insertion en diagonale qui peut causer des dommages physiques et augmenter la perte d'insertion.
Évitez les flexions excessives Contrôlez strictement le rayon de courbure du cavalier, généralement pas inférieur à 40 mm. Une courbure excessive peut entraîner une perte de microcourbure et, dans les cas graves, le signal optique peut être complètement bloqué .
Utiliser des connexions sans outils BTBL recommande d'utiliser des panneaux de brassage et des cavaliers sans outil (Toolless). La conception sans outil fixe la fibre via un loquet élastique sans avoir besoin de tournevis, réduisant ainsi le risque de dommages à l'extrémité de la fibre et d'instabilité causée par un serrage ou un desserrage excessif.

Quelle est la différence entre un panneau de brassage et un ODF ?

Dans les systèmes de câblage structuré, bien que les panneaux de brassage et les ODF (Optical Distribution Frames) soient utilisés pour connecter les fibres optiques, ils diffèrent considérablement par leur positionnement fonctionnel et leurs scénarios d'application.

1. Positionnement fonctionnel : distribution vs agrégation

Panneau de brassage : principalement utilisé pour distribuer des signaux à fibre optique. Situé dans la couche de distribution ou d'accès de la salle d'équipement, il distribue en outre les signaux à fibre optique agrégés de l'ODF vers divers serveurs, commutateurs ou terminaux.

ODF (répartiteur optique) : principalement utilisé pour agréger les signaux de fibre optique. Généralement situé dans la couche principale de la salle d'équipement, il est chargé de regrouper les lignes réseau de fibres optiques de différents étages ou zones, de les organiser et de les résumer avant de les distribuer au niveau suivant des panneaux de brassage.

2. Type d'extrémité : adaptateur ou terminaison

Panneau de brassage : généralement équipé de cordons de brassage pour un transfert rapide du signal par fibre optique. Sa conception d'extrémité donne la priorité à la facilité d'insertion et de retrait, permettant des remplacements fréquents.

ODF : généralement équipé d'adaptateurs pour la terminaison du réseau fibre optique. La conception ODF donne la priorité à la stabilité de la fibre optique et réduit les pertes par micro-courbure lors d'une utilisation à long terme.

3. Caractéristiques structurelles : modulaire ou cadre

Panneau de brassage : hautement modulaire, offrant généralement des modules haute vitesse 10G, 40G et 80G, prenant en charge l'insertion sans outil et le remplacement à chaud pour des mises à niveau rapides.

ODF : généralement monté en rack ou mural, mettant l'accent sur la gestion du rayon de courbure de la fibre optique, avec des rails et des chemins de câbles dédiés pour la gestion de la fibre optique.

4. Scénarios applicables : connexion locale ou connexion au réseau principal

Panneau de brassage : convient aux connexions dans les armoires du centre de données (câblage horizontal).

ODF : convient aux connexions de câblage verticales entre les salles de serveurs ou les étages.

Dimensions Panneau de brassage ODF (Optical Distribution Frame)
Positionnement fonctionnel Principalement utilisé pour connecter et gérer les câbles à fibre optique, servant de nœud pour le câblage vertical ou horizontal, généralement directement connecté aux serveurs et aux commutateurs. Non seulement il connecte et gère, mais il protège également les cœurs et les fibres de queue, avec des fonctions telles que le raccordement des fibres, la distribution et l'organisation des câbles, généralement utilisées dans des environnements de salle de serveurs plus complexes.
Conception structurelle Structure relativement simple, composée principalement du corps du panneau de brassage et des adaptateurs fibre. Une structure plus complexe, en plus des panneaux de brassage et des adaptateurs, intègre généralement des plateaux d'épissage de fibres, des dispositifs de fixation de fibres, des zones de stockage de fibres et d'autres modules.
Scénarios applicables Convient aux réseaux locaux, aux connexions internes au sein des centres de données et à la gestion de la fibre pour les projets de petite et moyenne taille. Convient aux communications longue distance, aux réseaux à grande échelle et aux scénarios nécessitant une gestion de fibre haute densité, tels que le câblage de couche centrale dans les grands centres de données.

Comment installer un panneau de brassage ?

Une installation correcte est cruciale pour garantir les performances du panneau de brassage. BTBL (Ningbo Betterbell), l'un des principaux fabricants de panneaux de brassage, propose à ses clients une variété de solutions d'installation professionnelles.

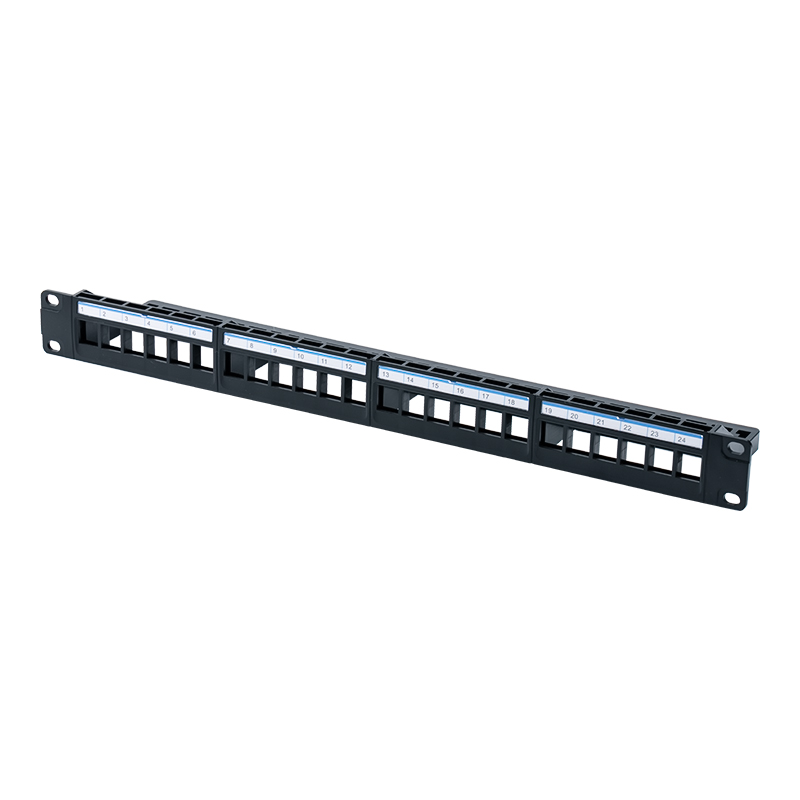

1. Montage en rack

Il s'agit de la méthode d'installation la plus courante, adaptée aux centres de données et aux salles de serveurs.

Taille standardisée : les panneaux de brassage BTBL sont conformes à la norme du rack 19 pouces et sont disponibles en hauteurs 1U, 2U et 4U.

Méthode de fixation : le panneau de brassage a des trous de vis pré-percés à l'arrière ; les utilisateurs doivent simplement utiliser un tournevis pour le fixer à la paroi latérale du rack serveur.

Avantages : Cette méthode d'installation facilite la gestion centralisée des cordons de brassage à fibre optique et améliore la dissipation thermique.

2. Support mural

Convient aux scénarios avec un espace limité ou où une gestion directe de la fibre optique murale est requise.

Commodité : les panneaux de brassage BTBL présentent une conception légère et sont équipés de trous de montage mural ou de supports dédiés. Les utilisateurs doivent simplement les fixer au mur à l’aide de boulons à expansion.

Utilisation de l'espace : l'installation murale permet d'économiser de l'espace au sol et est couramment utilisée à proximité des entrées de salles de serveurs ou de petits racks de serveurs.

3. Installation sans outil

Cette méthode d'installation innovante améliore l'efficacité de l'installation.

Verrouillage rapide : les panneaux de brassage sans outils de BTBL sont dotés d'une structure flexible à encliquetage. Les utilisateurs peuvent fixer les modules de fibre optique au panneau de brassage simplement en appuyant sur les boutons-pression, sans avoir besoin d'un tournevis.

Remplacement rapide : lors du remplacement ou de la mise à niveau de modules à fibre optique, la conception sans outil réduit considérablement le temps de maintenance et évite les erreurs de fonctionnement causées par l'utilisation d'un tournevis.

4. Précautions

Vérifiez les spécifications : avant l'installation, veuillez vérifier le type de prise du panneau de brassage (par exemple, LC, SC, ST) et la quantité pour vous assurer qu'il répond aux besoins réels de la salle des serveurs.

Prévoyez de l'espace : laissez un rayon de courbure suffisant pour les câbles lors de l'installation afin d'éviter la compression des câbles à fibre optique.

Mesures de protection : Pour les répartiteurs de fibres optiques (ODF), assurez-vous qu'ils sont installés dans un environnement étanche à la poussière et à l'humidité afin d'éviter toute contamination des extrémités des fibres.

Méthode d'installation Scénarios applicables and Features
Installation en rack C'est la méthode la plus courante. Les panneaux de brassage adoptent une taille standard de 19 pouces (par exemple, hauteur 1U, 2U) et sont installés directement à l'intérieur des racks standard. L'installation implique l'utilisation de vis pour fixer le panneau aux trous pré-percés sur la paroi latérale du rack.
Installation murale Convient aux scénarios avec un espace limité ou dans lesquels seuls quelques ports doivent être gérés. Ce type de panneau possède des trous de montage à l'arrière et peut être fixé directement sur un mur, économisant ainsi de l'espace à l'intérieur du rack.
Installation modulaire sans outil Ciblé pour les scénarios de maintenance à haute densité et haute fréquence (tels que les centres de données). Il adopte une conception sans outil. Grâce à une structure de verrouillage, l'installation et le retrait peuvent être effectués rapidement sans tournevis, améliorant considérablement l'efficacité de la maintenance et réduisant le risque de dommages physiques.

Foire aux questions (FAQ)

Q1 : Comment fonctionne un panneau de brassage ?

R : Lorsqu'un câble réseau (provenant d'une prise murale) est serti aux bornes à l'arrière du panneau, les prises avant peuvent être connectées à un commutateur réseau via des cordons de brassage, réalisant ainsi une connexion de couche physique.

Q2 : Quel rôle joue un panneau de brassage dans le câblage à fibre optique ?

R : Dans un système de câblage à fibre optique, un panneau de brassage est utilisé pour gérer les cordons de brassage à fibre optique. Il permet une connexion et une commutation flexibles des lignes à fibre optique entre différents appareils (tels que des répartiteurs de fibre et des commutateurs à fibre).

Q3 : Pourquoi utiliser un module « Keystone » sur un panneau de brassage ?

R : L'utilisation d'un module Keystone standardise le câblage du panneau, facilitant ainsi le branchement et le débranchement rapides ainsi que la maintenance. Ceci est crucial pour les scénarios nécessitant un remplacement ou des tests fréquents des ports réseau.

Q4 : Ningbo Betterbell propose-t-il des services de panneaux de brassage personnalisés ?

R : En tant que fabricant professionnel d'équipements de communication, Ningbo Betterbell propose des services OEM ou personnalisés, capables de concevoir en fonction des besoins spécifiques du client (tels que la taille du panneau et le type de port).
