Panneau de brassage blindé ou non blindé : lequel avez-vous besoin ?

Choisissez un panneau de brassage blindé si votre câblage passe à proximité de moteurs, de ballasts fluorescents, d'ascenseurs, d'équipements de soudage, de salles d'IRM ou de conduits denses partagés avec des lignes électriques. Choisissez un panneau de brassage non blindé pour les bureaux standards, les espaces de vente au détail, les écoles et les installations résidentielles où les interférences électromagnétiques sont minimes. La décision se résume à une seule question : quelle quantité de bruit électrique se trouve à proximité de votre chemin de câble. Si la réponse est beaucoup, le blindage protège l’intégrité du signal ; Si la réponse est très peu, le matériel non blindé offre les mêmes performances de données à moindre coût et avec une installation plus simple.

Ce qui différencie la construction blindée de la construction non blindée

Les deux types de panneaux terminent le même câble à paire torsadée et prennent en charge les mêmes catégories, mais la construction physique diffère au niveau du port et de l'arrière du panneau.

Panneaux de brassage blindés (STP/FTP)

Un panneau blindé enveloppe chaque port, ou l'ensemble du corps du panneau, dans une feuille métallique ou une couche tressée reliée à la terre du rack. Ce blindage intercepte les interférences électromagnétiques avant qu'elles n'atteignent les paires de cuivre, ce qui empêche la diaphonie et le bruit externe de corrompre le signal. Les panneaux blindés nécessitent un chemin de terre continu depuis le panneau jusqu'au cadre du rack et finalement jusqu'à la terre du bâtiment, car un blindage non lié peut se comporter comme une antenne et introduire du bruit plutôt que de le bloquer.

Panneaux de brassage non blindés (UTP)

Un panneau non blindé repose uniquement sur le taux de torsion des paires internes pour annuler les interférences. Il n'y a pas de blindage métallique ni d'exigence de mise à la terre, ce qui rend l'installation plus rapide et le matériel lui-même plus léger et moins coûteux. Dans un environnement à faible bruit, l'annulation par paire torsadée suffit à elle seule à maintenir une liaison Cat6 ou Cat6A dans les limites de ses spécifications de taux d'erreur.

Quand vous avez besoin d'un panneau de brassage blindé

Le blindage rapporte son coût lorsque l’installation est située à proximité d’une source de bruit constante. Le tableau ci-dessous répertorie les scénarios courants tirés d'environnements de déploiement réels.

Sols industriels et usines	Les entraînements à fréquence variable, les équipements de soudage et les gros moteurs génèrent de fortes interférences électromagnétiques que les câbles non blindés ne peuvent pas rejeter.
Datacenters à haute densité portuaire	Les câbles regroupés fonctionnant dans des plateaux partagés créent une diaphonie mutuelle ; un blindage isole chaque lien.
Hôpitaux et salles d'imagerie	Les équipements d'IRM et de diagnostic émettent des interférences qui peuvent perturber le trafic réseau sensible à proximité.
Bâtiments avec conduit électrique partagé	Tout parcours parallèle à un conduit électrique sur plus de quelques mètres bénéficie d'un blindage.
Déploiements 10GBASE-T sur Cat6A	Les fréquences plus élevées jusqu'à 500 MHz sont plus sensibles à la diaphonie étrangère, c'est pourquoi les panneaux Cat6A blindés sont courants dans les nouvelles constructions à 10 Gbit/s.

Quand un panneau de brassage non blindé est le choix pratique

La plupart des réseaux commerciaux et résidentiels ne rencontrent jamais les niveaux d'interférences décrits ci-dessus. Pour un bureau standard exécutant Cat6 à 1 Gbit/s ou même 10 Gbit/s dans la limite de distance de 37 à 55 mètres, les panneaux de brassage non blindés fonctionnent de la même manière que les panneaux de brassage blindés en termes de débit de données. Les économies proviennent de trois endroits : un coût de panneau inférieur, pas de matériel de mise à la terre ni de sangles de liaison, et une terminaison plus rapide puisque les installateurs n'ont pas besoin de gérer une connexion de blindage à chaque port. Pour les écoles, les magasins de détail, les petits bureaux et les réseaux domestiques, le non blindé constitue l'option standard et rentable.

Comparaison côte à côte

Facteur	Panneau de brassage blindé	Panneau de brassage non blindé
Rejet EMI	Élevé, bloque le bruit électrique externe	Modéré, repose uniquement sur la torsion des paires
Mise à la terre requise	Oui, liaison continue à la terre du rack	Non
Temps d'installation	Des vérifications de sangle de terre et de liaison plus longues sont nécessaires	Coup de poing standard plus court uniquement
Coût relatif	Plus élevé, généralement 20 à 40 % de plus par port	Coût de base inférieur
Meilleur ajustement	Sites industriels, centres de données, 10GBASE-T fonctionne à proximité d'EMI	Bureaux, maisons, écoles, câblage commercial standard

Gamme de produits de panneaux de brassage blindés

Vous trouverez ci-dessous un échantillon de formats de panneaux de brassage blindés fabriqués pour le câblage de catégorie 6 et Cat6A, couvrant un nombre de ports de 8 à 24 et des largeurs de rack de 10 pouces à 19 pouces complets.

Category 6 19-inch 1U shielded 24-port patch panel

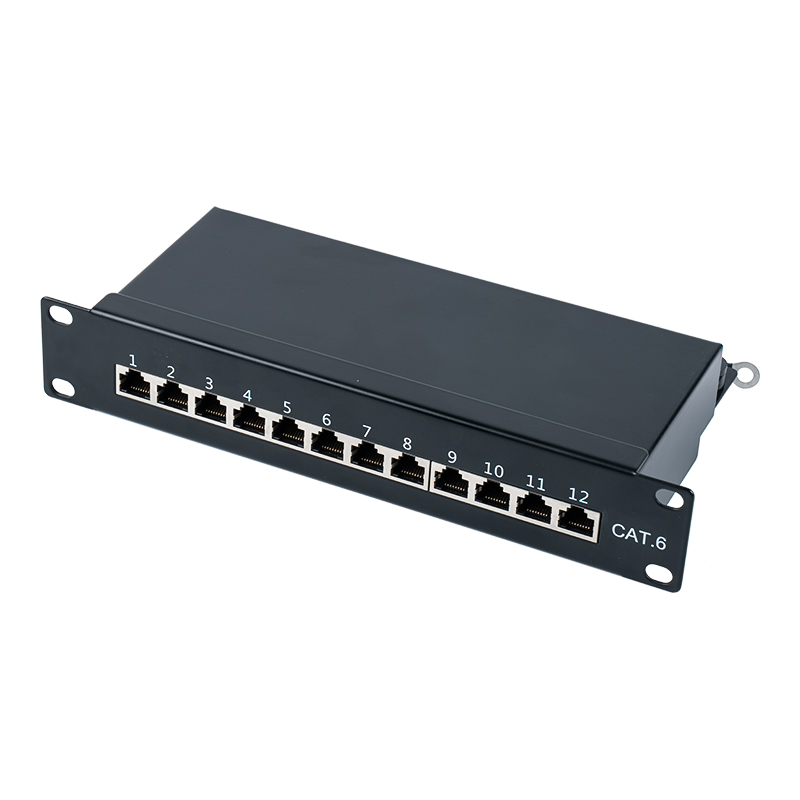

Cat6 blindé 10 pouces

Exigences de mise à la terre pour les panneaux blindés

Un panneau blindé ne fonctionne correctement que lorsque le blindage a un chemin à faible résistance vers la terre. Sauter cette étape est l’erreur d’installation la plus courante et peut rendre une exécution protégée moins performante qu’une exécution non protégée.

Collage du rack

Le châssis du rack lui-même nécessite un conducteur de terre dédié, généralement de calibre 6 AWG ou plus, relié à la barre omnibus de mise à la terre principale du bâtiment.

Collage de chaque panneau

Les panneaux blindés utilisent des cosses de mise à la terre, des vis ou des sangles tressées sur le châssis du panneau. Chaque panneau du rack doit être relié au même point de terre pour éviter les boucles de terre entre les panneaux adjacents.

Vérification de la continuité

Après l'installation, un test de continuité entre le blindage du panneau et la terre du bâtiment doit indiquer une valeur bien inférieure à 1 ohm. Tout ce qui est plus élevé indique une cosse desserrée ou un cavalier de liaison manquant.

Erreurs courantes lors du choix d'un type de panneau

Deux erreurs apparaissent à plusieurs reprises lors des audits sur le terrain. La première consiste à installer du matériel blindé sans le mettre à la terre, ce qui augmente le coût sans ajouter de protection et peut introduire du bourdonnement ou du bruit. La seconde consiste à utiliser des panneaux non blindés dans un parcours partageant un plateau avec un conduit d'alimentation triphasé, ce qui entraîne une perte de paquets intermittente difficile à diagnostiquer après coup. Faire correspondre le panneau à l'environnement électrique réel, plutôt que de choisir par défaut un seul type dans l'ensemble d'un bâtiment, évite ces deux problèmes.

Foire aux questions

Un panneau de brassage blindé améliore-t-il la vitesse ?

Non. Le blindage n’augmente pas le débit de données maximum d’une catégorie ; il réduit le taux d'erreur dans les environnements bruyants, ce qui maintient la liaison à sa vitesse nominale au lieu de chuter à une vitesse négociée inférieure.

Les panneaux blindés et non blindés peuvent-ils être mélangés dans le même rack ?

Oui, mais les ports blindés doivent toujours utiliser des cordons de brassage blindés et des prises Keystone bout à bout. Mélanger un panneau blindé avec des cordons non blindés annule l'avantage du blindage pour ce lien.

Un câblage blindé est-il requis pour Cat6A à 10 Gbit/s ?

Ce n'est pas strictement requis, mais le Cat6A blindé est une pratique courante dans les installations denses, car il réduit la diaphonie étrangère entre les câbles groupés adjacents, ce qui devient plus important à 500 MHz.

Combien coûte un panneau de brassage blindé en plus ?

Les panneaux blindés fonctionnent généralement de 20 à 40 % plus haut par port que leurs équivalents non blindés, en grande partie à cause du matériau de blindage métallique et du matériel de mise à la terre inclus avec le panneau.
