Comment choisir une usine fiable de prises Keystone et de panneaux de brassage

Une usine fiable de composants de câblage structuré peut être confirmée de trois manières : elle produit toute la famille de produits en interne, depuis les fiches sans outils et les prises Keystone jusqu'aux panneaux de brassage et aux plaques frontales, elle détient des certifications reconnues telles que UL, CE, RoHS et ISO9001, et elle peut afficher des enregistrements de qualité traçables pour chaque lot de production. Les acheteurs qui vérifient ces trois points avant de passer une commande évitent la majorité des problèmes d'approvisionnement rencontrés lors de l'approvisionnement en câbles réseau, notamment des dimensions de port incohérentes, un placage de contact instable et un codage couleur incompatible entre les accessoires.

Production de fiches sans outils, de fiches RJ45 blindées sans outils et de connecteurs RJ45

Une usine de fiches sans outil fabrique des connecteurs RJ45 qui se terminent sur un câble sans outil de sertissage, en utilisant un mécanisme de verrouillage à ressort ou à vis au lieu des lames perforées trouvées sur une ligne d'usine de connecteurs RJ45 traditionnelle. Ceci est important pour les installateurs car une fiche à sertir standard dépend fortement de l'étalonnage de l'outil, tandis qu'un connecteur sans outil maintient une terminaison cohérente d'un technicien à l'autre sur site.

Placage de contact

Des usines de connecteurs sans outils fiables utilisent un placage flash doré sur les broches de contact, généralement dans la plage de 15 à 50 micropouces, pour résister à l'oxydation et maintenir la perte d'insertion stable au cours de cycles d'accouplement répétés.

Versions blindées

Une usine de fiches RJ45 blindées sans outil ajoute une coque métallique et un chemin de fil de drainage autour du bloc de contact, ce qui est nécessaire partout où le câblage passe à proximité de moteurs, de ballasts d'éclairage ou de lignes électriques industrielles qui génèrent des interférences électromagnétiques.

Tolérance en matière de logement

La tolérance de moulage par injection sur le boîtier de la fiche contrôle la fermeté avec laquelle le loquet s'enclenche dans une prise Keystone ou un port de panneau de brassage, ce qui constitue un moyen simple de juger de la qualité de l'outillage lors d'un audit en usine.

Options de prise Keystone, de prise modulaire et de prise Keystone à 90 degrés

Une usine de prises Keystone et une usine de prises modulaires décrivent en fait la même famille de produits, puisque le facteur de forme Keystone est l'insert modulaire qui s'enclenche dans une plaque frontale ou un panneau de brassage. La principale décision de conception à laquelle les acheteurs sont confrontés se situe entre une prise d'entrée droite et une prise trapézoïdale à 90 degrés, qui achemine le câble latéralement pour les installations où la profondeur du mur ou de l'armoire est limitée.

Caractéristique	Prise trapézoïdale standard	Prise trapézoïdale à 90 degrés
Direction de sortie du câble	Dos droit	Côté incliné
Meilleur ajustement	Panneaux de brassage ouverts, boîtiers muraux standards	Boîtes à fond peu profond, plaques frontales à profil bas
Méthode de résiliation	Coup de poing IDC à 180 degrés	Coup de poing IDC à 180 degrés
Cycles d'accouplement nominaux typiques	750 cycles par référence TIA-568	750 cycles par référence TIA-568

Lors de l'audit d'une usine de crics Keystone, demandez l'indice de flamme de la résine du boîtier. Le plastique classé UL94V-0 est la référence de base requise par la plupart des spécifications des centres de données, et il doit être cohérent dans les versions de prise trapézoïdale droite et à 90 degrés.

Capacité de production de panneaux de brassage et de plaques frontales

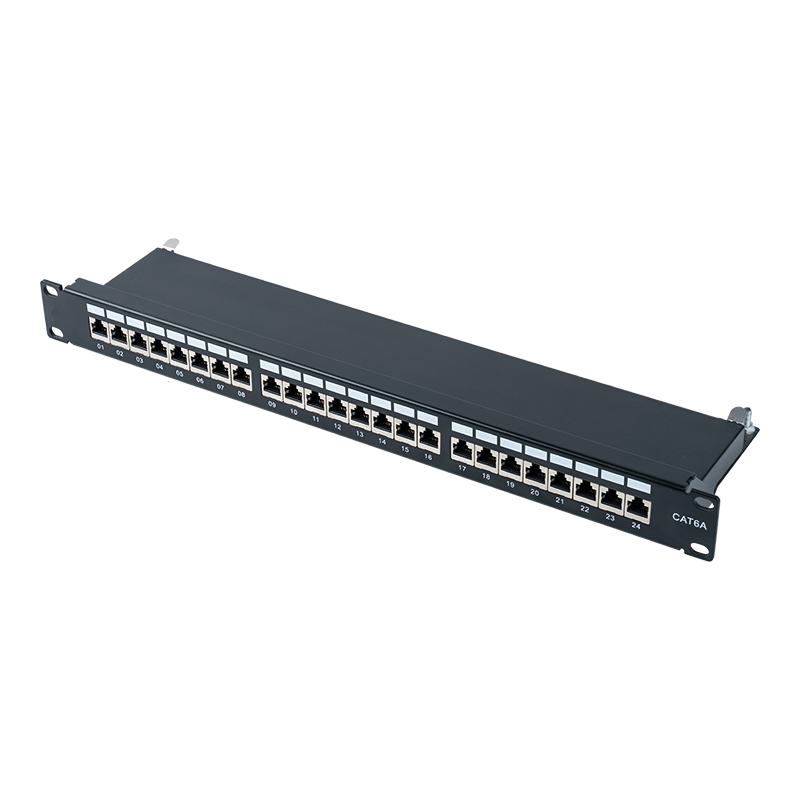

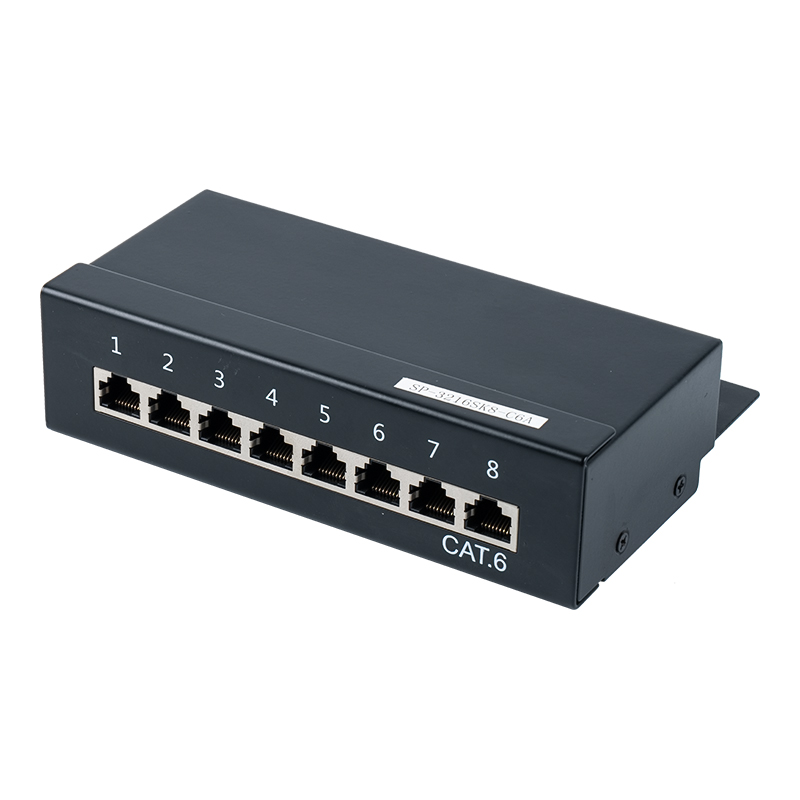

Une usine de panneaux de brassage a besoin de lignes d'emboutissage de métal et de revêtement en poudre pour produire des cadres cohérents à 24 et 48 ports, car un panneau déformé ou mal aligné perturbe l'espacement des ports sur l'ensemble d'un rack. Une usine de plaques frontales travaille à plus petite échelle mais a toujours besoin d'une consistance de moule, car une plaque frontale qui ne repose pas contre le mur est l'une des plaintes les plus courantes soulevées par les installateurs.

Les acheteurs qui s'approvisionnent en deux produits auprès d'un seul fournisseur bénéficient de découpes de ports assorties, puisqu'une prise Keystone provenant de la même usine est garantie de s'enclencher dans son panneau de brassage et sa plaque frontale sans adaptateur secondaire.

24 / 48

Nombre de ports courants du panneau de brassage

1 à 6

Conception de ports par plaque frontale

1U/2U

Hauteurs de panneau de rack standard

Gamme de produits de câblage structuré de base

Les familles de produits référencées tout au long de ce guide sont fabriquées ensemble sur un seul étage de production, ce qui garantit la cohérence des dimensions des ports, des placages et des couleurs du boîtier sur l'ensemble de l'installation.

Prise sans outil

Clé de voûte

Plaque frontale

Panneau de brassage

Gestionnaire de câbles

Accessoire

Accessoires pour la gestion des câbles, le boîtier de montage, le boîtier inférieur et le coupleur en ligne

Au-delà du connecteur et de la prise elle-même, une commande de câblage complète comprend généralement plusieurs catégories d'accessoires qu'une seule usine de gestion des câbles peut fournir ensemble.

Gestionnaire de câbles
Les gestionnaires de câbles horizontaux et verticaux maintiennent les cordons de brassage organisés au-dessus et au-dessous d'un panneau de brassage, réduisant ainsi la tension sur les ports terminés et rendant les déplacements ou modifications ultérieurs beaucoup plus rapides à tracer.
Boîte de montage
Une usine de boîtes de montage produit les boîtes de surface qui maintiennent une plaque frontale sur des cloisons sèches ou du béton là où il n'existe aucune cavité murale, ce qui est courant dans les projets de rénovation et les bâtiments industriels.
Boîte inférieure
Un boîtier inférieur est l'enceinte encastrée installée dans un mur avant la finition, et une usine de boîtier inférieur doit faire correspondre sa taille d'ouverture à la gamme de plaques frontales avec laquelle elle sera associée.
Coupleur en ligne
Une usine de coupleurs en ligne produit de petits connecteurs cylindriques utilisés pour relier deux chemins de câbles bout à bout, ce qui est souvent plus pratique que de tirer un câble à travers un mur ou un plafond terminé.

IP68

Usine de connecteurs IP68 pour applications extérieures et industrielles

Une usine de connecteurs IP68 fabrique des variantes scellées des mêmes familles de prises et de fiches Keystone pour une utilisation à l'extérieur de l'enveloppe d'un bâtiment. Selon la norme CEI 60529, un indice IP68 signifie que le boîtier est entièrement étanche à la poussière et reste protégé contre une immersion continue dans l'eau au-delà d'un mètre de profondeur, ce qui constitue la référence pour les systèmes de vidéosurveillance extérieurs, les lignes d'automatisation industrielle et les équipements sans fil sur les toits.

Étant donné que le joint d'étanchéité ajoute de l'épaisseur autour du corps du connecteur, un fabricant de connecteurs IP68 doit confirmer que le produit s'adapte toujours aux plaques frontales et aux boîtiers inférieurs standard, ou fournir un boîtier extérieur correspondant à côté.

Référence de bande passante dans toutes les catégories de câbles

Les prises et panneaux de brassage Keystone sont classés pour correspondre à la catégorie de câblage en cuivre auquel ils se terminent. Le tableau ci-dessous présente la bande passante certifiée pour chaque catégorie telle que définie dans la documentation de référence TIA-568, qui correspond au chiffre qu'une usine devrait être en mesure de proposer pour n'importe quelle prise ou panneau de son catalogue.

100 MHz Cat5e

250 MHz Cat6

500 MHz Cat6A

600 MHz Chat7

2000 MHz Chat8

Où se situent les points de contrôle de qualité en production

Les usines de câblage structuré répartissent généralement l’inspection sur quatre étapes plutôt que de s’appuyer sur un seul contrôle final. L'inspection des matières premières examine les lots de cuivre et de résine, les tests en cours vérifient la précision du poinçonnage IDC et l'épaisseur du placage pendant le cycle, les tests avant expédition couvrent le plan de câblage et la perte d'insertion sur les unités finies, et une vérification de l'emballage confirme l'étiquetage et le nombre de ports avant que le carton ne soit scellé.

Inspection des matières premières, 20 pour cent

Tests en cours de processus, 35 pour cent

Tests avant expédition, 30 pour cent

Contrôle de l'emballage, 15 pour cent

4 étapes

Liste de contrôle d'évaluation en usine avant de passer une commande

Chevauchement des gammes de produits. Confirmez que l'usine produit en interne des fiches sans outils, des prises Keystone, des panneaux de brassage et des plaques frontales plutôt que de les échanger auprès de fournisseurs distincts.
Ensemble de certifications. Demandez les documents UL, CE, RoHS, CSA et ISO9001 actuels et faites correspondre les numéros de certificat avec la base de données de l'organisme émetteur.
Test d’échantillon. Demandez un schéma de câblage et un rapport de perte d'insertion sur un petit lot d'échantillons avant de vous engager dans une commande de conteneur.
Accessoire matching. Vérifiez que les boîtiers de montage, les boîtiers inférieurs et les coupleurs en ligne de la même usine s'adaptent aux plaques frontales et aux prises du même catalogue.
Options évaluées en extérieur. Si une partie du projet est extérieure, confirmez qu'un connecteur et un boîtier classés IP68 sont disponibles sur la même ligne de production.

L'approvisionnement en prises Keystone, panneaux de brassage, fiches sans outil et leurs accessoires auprès d'une seule usine réduit le risque de non-concordance dimensionnelle et offre un point de contact unique pour les dossiers de certification et les rapports de test. L'examen de la liste de contrôle ci-dessus lors d'un audit d'usine est un moyen pratique de confirmer qu'un fournisseur peut soutenir un projet depuis le premier échantillon jusqu'à la production en conteneur complet.
